LM386 : APPLICATIONS

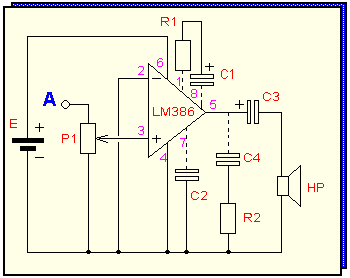

 Schéma de base

Le LM386 est un amplificateur se contentant d' une alimentation sur pile.
Sa sortie fonctionne avec un HP de 8 Ohms et peut délivrée sous 9V, 700 mW.
Le gain: tension de sortie/ tension d'entrée est fixé par construction à 20.
Pour modifier ce gain, il faut placer une résistance en série avec un condensateur entre la borne 1 et 8.
Un condensateur seul entre 1 et 8 permet d'obtenir un gain de 200.

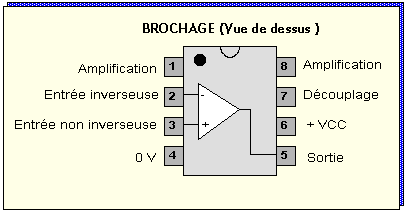

 Brochage

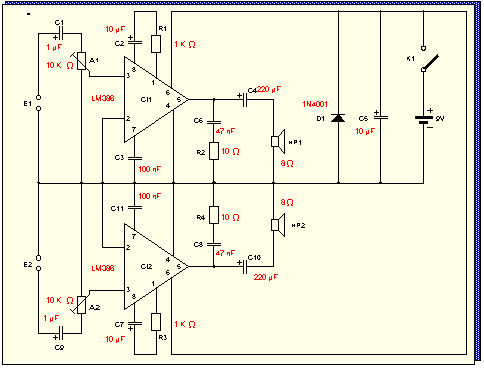

Enceintes amplifiées

Pour réaliser des enceintes amplifiées, et conserver une bonne musicalité au montage, le LM386 sera entouré de tous ses composants additionnels.

Le gain en tension du montage est déterminé par les résistances ajustables A1 et A2 qui forment un diviseur de tension pour le signal d'entrée et par les résistances R1, R3 et les condensateurs C1, C2.
En se plaçant à la limite de la saturation, pour une amplification maxi, le gain est environ de 10.

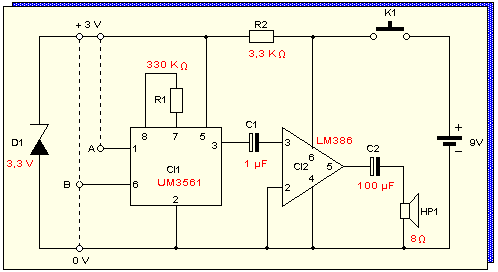

Sirène de VTT

Le circuit UM3561 est un générateur de bruit ( sirène d'ambulance, de pompiers,...).

Son signal de sortie ( broche 3) est appliqué à l'entrée d'un LM386.
Aucun composant périphérique n'est nécessaire.
Le LM386 assure une amplification de 20 et l'adaptation d'impédance en entrée et sortie.
