LM317 T : APPLICATIONS

boule_bl.gifCaractéristiques et brochage
  • Tension de sortie de 1,2 V à 37 V
  • Tension d'entrée maxi de 40 V
  • Courant de sortie maxi de 1,5 A
  • Température de fonctionnement de 0°C à 125 °C
  • Régulation en charge 0,1 %
  • Protection interne contre les surcharges en température
  • Limitation interne du courant de sortie.

Fiches de cactéristiques complètes sur le site de
Texas Instruments

Brochage LM317 T

boule_bl.gif Schéma de base

La tension de sortie Vs répond à la formule suivante :

Vs = 1,25 ( 1 + R2/R1)

Pour R1 la valeur recommandée est de 240 ohms.

C1 améliore la régulation : court-circuite les impulsions parasites véhiculées par les lignes.

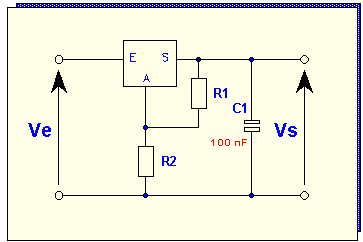

Schéma de principe

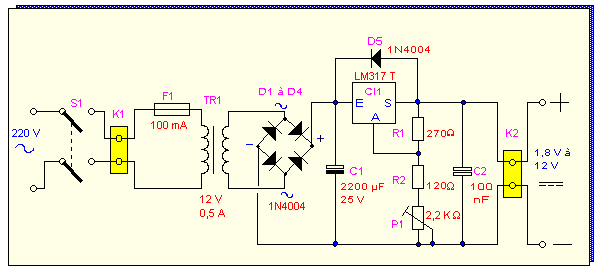

boule_bl.gif Exemple d'application : alimentation réglagle de 1,8 V à 12 V. Courant de sotie 0,5 A.

CALCULS

Lorsque le curseur de P1 est à 0 :

Vs = 1,25 ( 1 + 120/270 ) = 1,8 v

Avec le curseur en butée maxi P1 = 2200 ohms

Vs = 1,25 (1 + ( 2200 +120 )/270) = 12 V

LES AUTRES COMPOSANTS

C1 est le condensateur de filtrage.

D5 constitue une protection pour CI1 au cas où la tension de sortie serait supérieure à la tension aux bornes de C1.

F1 est dimensionné pour un cournat de cout-circuit au secondaire du transformateur.

TR1 est de préférence un modèle double enroulement en boîtier moulé isolé.
