UM66..L : APPLICATIONS
UM66..L : APPLICATIONS
Caractéristiques et brochage
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schémas de base
Schéma
de base
| Le
montage est alimenté sous 3V, le UM66 permet de commander directement
un transducteur piézoélectrique.
Ce montage peut être utilisé pour une boîte à musique ou attente téléphonique. La fiche de caractéristiques donnent d'autres applications possibles.
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alimentation
en 9V
|

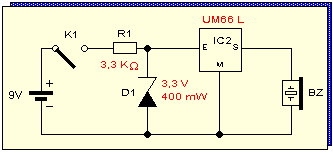

Le montage est alimenté sous 9V, une diode zener abaisse la tension. |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma
avec haut-parleur
| Le

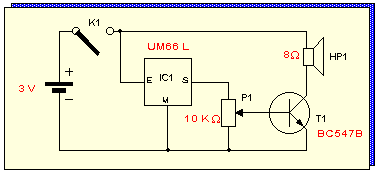

transistor T1 constitue une interface de puissance, pour commander directement
un haut-parleur.
L'ensemble permet de restituer une puissance sonore d'un bon niveau. P1 permet de régler le niveau de sortie. |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Montages simples
Indicateur
d'humidité pour plante

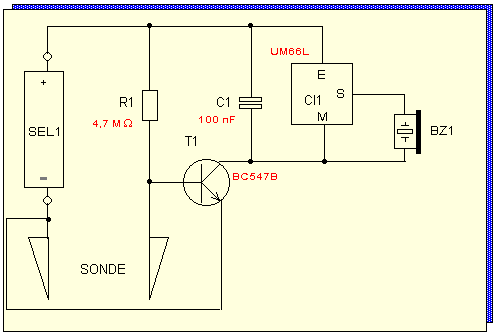

Du fait de leur faible consommation, les UM66 conviennent très bien à des montages fonctionnant avec une photopile. Dans ce montage SEL1 fournie le courant au circuit et T1 fonctionne en interrupteur commandé.
Voir le dossier complet du SOS_PLANTE
Aide-mémoire

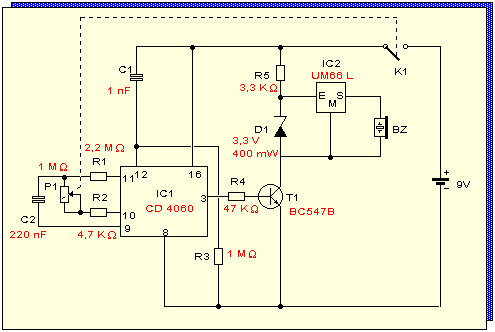

Ce montage permet à un utilisateur de se rappeler une tâche urgente à effectuer dans les minutes ou l'heure qui suivent. Il peut être aussi utilisé comme sablier de cuisine.
Un oscillateur/compteur IC1 délivre sur sa sortie 3 un signal, à partir d'un temps réglable à l'aide de P1.
A la sortie 3 du compteur la période de l'oscillateur constitué par P1, R2, C2, IC1 est multipliée par 8192 ( 2 puissance 13 ). Avec ces valeurs de composants, la temporisation avant déclenchement du générateur de mélodie IC2 varie entre 20s et 1 heure environ.
La période de l'oscillateur peut se calculer avec la formule approximative suivante:
T = 2,4 X ( P1 + R2 ) X C2
Pour augmenter ou diminuer ces temps on pourra changer la valeur de C2.
