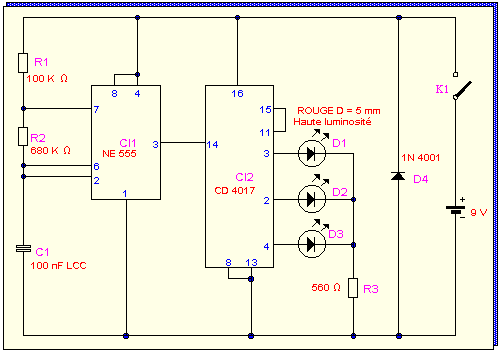

TRIANGLE LUMINEUX

Les 3 LEDS forment un triangle lumineux avec un effet chenillard. Ce montage peut servir de feu arrière de vélo.

Le NE555 commande un CD4017 sur son entrée d'horloge (14 ), configuré en compteur par 10 ( broche 11 reliée à 15). Les diodes LEDS s'allument et s'éteignent à la manière d'un chenillard.
Les 3 premières sorties sont utilisées, les autres restent disponibles pour commander 7 autres LEDS.

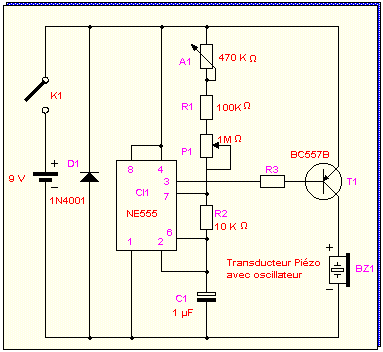

RYTHMEUR DE JOGGING

A la manière d'un métronome ce montage peut rythmer la foulée d'un courreur entre 60 et 180 pulsations par minute.

Le NE555 envoie un train d' impulsions qui mettent à intervalles réguliers, un court instant le transistor T1 en conduction. T1 commande un transducteur piézo avec oscillateur.
