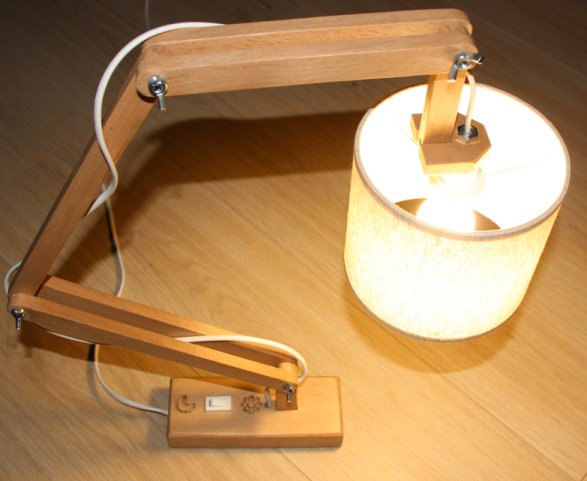

Une lampe de bureau articulée
Les matériaux nécessaires
2 m de tasseau en hêtre de 20 x 10 mm pour les tiges
Le projet
Il me restait quelques chutes de hêtre et l'idéé était de les transformer en une lampe articulée de bureau.
Pour des raisons de solidité il faut mieux employer un bois dur car les tiges sont en 10 mm d'épaisseur. Un tasseau en pin serait trop fragile dans cette section.
On trouve dans le commerce des tasseaux en hêtre de 18 x 19 mm idéal pour les tiges.
Le support peut être réalisé dans un morceau de pin ou autre d'épaisseur 30 mm minimum pour y loger l'interrupteur.
Les dessins ont été réalisés avec Fusion d'Autodesk. En version non commerciale, pour usage personnel, on ne peut travailler que sur un maximum de 10 fichiers en même temps. Ce n'est guère une limite car les fichiers peuvent être archivés.
Fusion permet de créer tout type d'objet 3D, la simulation, les fichiers d'usinage, imprimante 3D et l'importation de composants prêt à l'emploi.

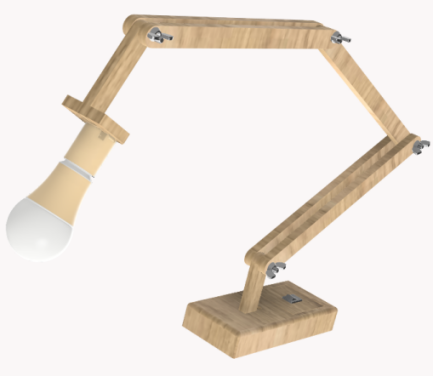

La vidéo ci-contre et l'image 3D ci-dessous on été
réalisées avec Fusion à partir des fichiers de CAO.
La réalisation

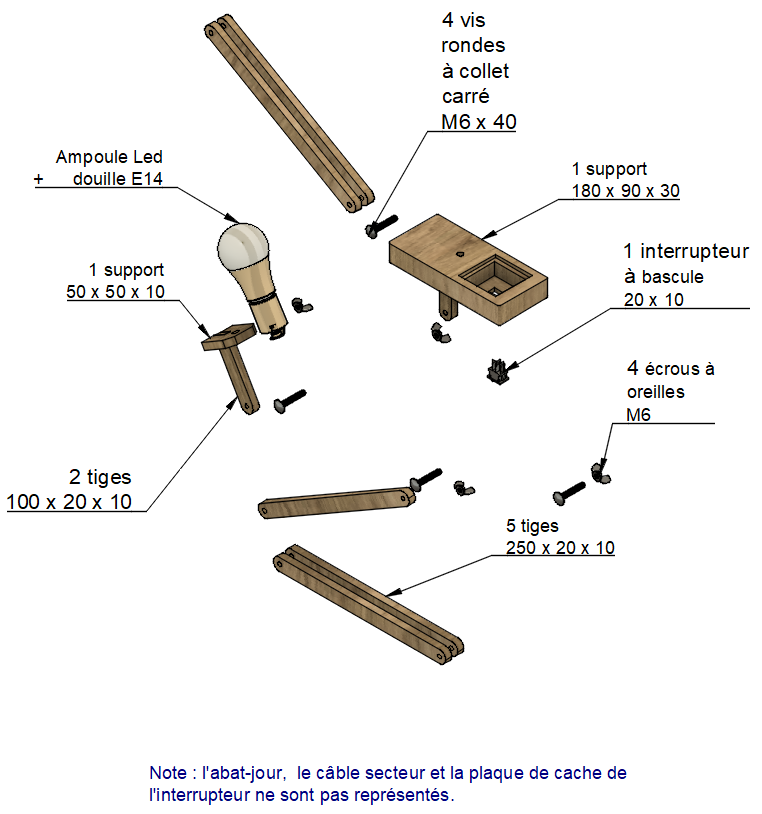

Le dessin en éclaté spécifie les dimensions des pièces et leurs formes.
L'évidement sous l'interrupteur à bascule n'est pas facile à réaliser et il faut aussi prévoir une fenêtre de 20 x 10 pour son enclipsage. Pour simplifier on peut prévoir un câble secteur muni d'un interrupteur. Par contre pour placer la tige dans le socle, il faut réaliser une mortaise de 10 au ciseau à bois.

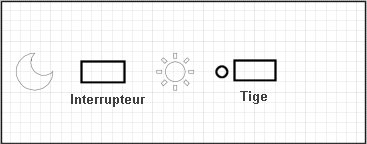

Comme je voulais mettre un interrupteur à bascule sur le socle, pour l'indication
allumer /éteindre
et pour le design, j'ai gravé à la C.N. un soleil et une lune.
Pour commander la C.N. j'utilise UgsPlatform ( Universal G-Code Sender ).
Dans lampe.zip vous avez le fichier,
les codes G et le dessin en éclaté.
Dossier de fabrication |
|---|
