Le projet

J'ai fait l'acquisition d'un ESP32 Yellow Display. Comme son nom l'indique c'est un ESP32 avec un écran.
Il possède les extensions principales suivantes :

Ecran tactile 320 x 240 pixels de 2,8 ''
LED RVB et LDR embarquées
Lecteur de carte micro SD
Connecteur de Port sériel
Connecteur pour haut-parleur
Connecteur GPIO : P3 -> Gnd, GPIO 35,22,21
Connecteur GPIO : CN1 -> Gnd, GPIO 22, 27, 3,3V
Un connecteur micro USB : programmation et alimentation 5V

Le tout pour 10 € sur AliExpress, avec la possibilité de le programmer avec l'IDE d'Arduino, utiliser
des bibliothèques graphiques puissantes comme TFT_espi, LVGL et se connecter à internet.

Après avoir testé différents sketchs Arduino comme la commande d'un relais avec 2 boutons tactiles, des mesures analogiques affichées sur l'écran, j'ai trouvé sur le site internet Medium une station météo qui affiche les données météo en se connectant à un site OpenWeather via une API.

Les fichiers à télécharger

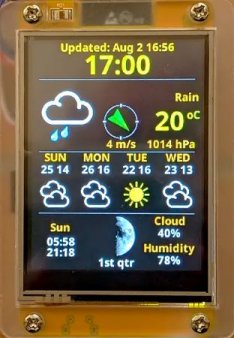

La station météo complète

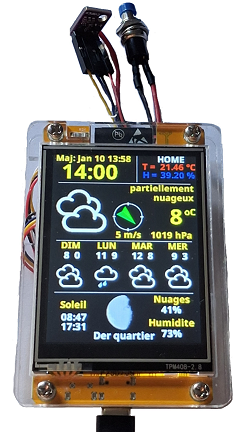

Le programme ci-dessus à été porté dans le code de la station météo.
On affiche donc la température et l'humidité en local.
La date, l'heure ont été déplacées en haut à gauche de l'afficheur.
En haut à droite on affiche la température et l'humidité en local sous l'étiquette HOME.

La mise en veille s'éffectue au bout de 5 minutes, la variable counter est incrémentée toute les minutes.

le reveil se fait avec un bouton poussoir comme dans le programme ci-dessus.
L'API d'OpenWeather est gratuite mais limite les requêtes à 60 appels en 24 h, ce qui est largement suffisant
pour une consulation journalière. De toute façon la boucle loop est réglée pour des appels toutes les 1/4 d'heure.

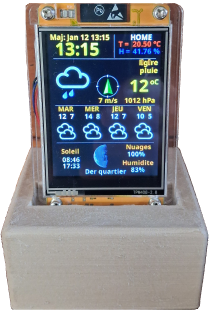

Un support a été réalisé avec une'imprante 3D, dans lequel prend
place le Bme280, le bouton poussoir et ESP32 Yellow Display.

Le support

Des améliorations

Affichage de données locales

L'ESP32 Yellow Display disposant d'un accès à quelques GPIO, je trouvais dommage de ne pas les utiliser.
Pourquoi ne pas réaliser une mise en veille à l'aide d'un bouton poussoir ? Il n'est pas utile d'avoir un affichage actif 24 h sur 24. La consommation est divisée par 10. On passe de 145 mA à 14 mA en mode sleep profond de l'ESP 32.

Il y a de la place sur l'afficheur pour des données locales comme
la température et l'humidité dans la pièce. Un capteur comme un DHT11 ou
BME280 peut être utilisé.

J'ai connecté un bouton poussoir à P3 et un BME280 à CN1.

j'ai d'abord écrit un sketch Arduino avec un BME280 et un bouton
poussoir sans connection à internet, sans les données météo du site
Openweather.

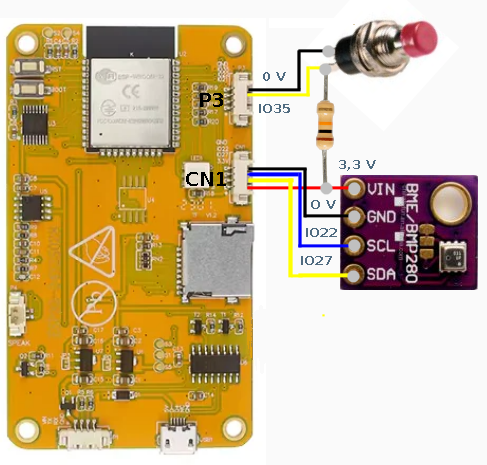

Le schéma de câblage montre les branchements.

Le bouton poussoir permet le reveil de l'ESP32 gràce à une interruption
sur la broche IO35.
Une résistance de forçage de 10 Kohms met la broche au niveau haut.
Un appui sur le bouton poussoir fait passer la broche au niveau bas.

Le mode Deep Sleep de l'ESP32 est bien expliqué sur ce tutoriel

Le BME280 est connecté en I2C.

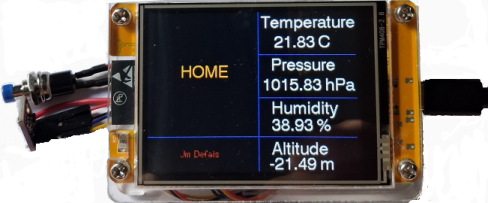

L'affichage des 4 mesures

Le programme

Les mesures et l'affichage

#define I2C_SDA 27 #define I2C_SCL 22 Adafruit_BME280 bme; TwoWire MyWire = TwoWire(0); Adafruit_BME280 bme; MyWire.begin(I2C_SDA, I2C_SCL, 100000);	Attribution des broches GPIO SDA -> 27 SCL-> 22   Création d'un objet bme et MyWire
tft.drawString("Temperature", 175, 5, FONT_SIZE4); String tmp = String(bme.readTemperature()) + " C"; tft.drawString(tmp, 195, 35, FONT_SIZE4);	Lecture de la température avec la fonction bme.readTemperature() Affichage la temperature

La mise en veille et le reveil

RTC_DATA_ATTR int bootCount = 0; ++bootCount; esp_sleep_enable_ext0_wakeup(GPIO_NUM_35,0);	Charger le Timer RTC avec la variable bountCout Incrémenter bountCount Déclencher une interruption sur la broche GPIO 35 pour faire passer l'ESP32 en mode réveil
void loop() { char k ; for(k = 0; k < 6; k++) { Update(); delay(5000); } esp_deep_sleep_start(); }	Dans la boucle la variable K est incrémenté 5 fois, l'affichage est mis à jour toute les 5 s. L'ESP32 passe en mode sommeil après 25 s

Le programme complet


/****************************************************************************
* BME280 PRESSURE, TEMPERATURE, HUMIDITY AND ALTITUDE
* ===========================================================================
*
* BME 280 sensor module is used to measure the atmospheric, pressure,
* temperature, humidity, and the altitude.The results are displayed on the
* TFT display
*
* ESP 32 in mode SLEEP
*
* Program: BME280
* Jm defais
* January 2026
* See Https://www.electroloisirs.fr
*********************************************************************************/
#include < SPI.h >
#include < TFT_eSPI.h>
#include < Adafruit_BME280.h >
#include < Wire.h>

#define I2C_SDA 27
#define I2C_SCL 22
RTC_DATA_ATTR int bootCount = 0;			// Variable to RTC counter

TwoWire MyWire = TwoWire(0);

Adafruit_BME280 bme;                       // Create a BME 280 object

TFT_eSPI tft = TFT_eSPI();

#define SCREEN_WIDTH 320
#define SCREEN_HEIGHT 240
#define FONT_SIZE2 2
#define FONT_SIZE4 4


//
// This function updates the TFT display
//
void Update()
{
  // Draw separators on the display

  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_WHITE, TFT_BLACK);

  tft.drawFastHLine(0, 188, 319, TFT_BLUE);
  tft.drawFastVLine(170, 0, 239, TFT_BLUE);
  tft.drawFastHLine(170, 65, 239, TFT_BLUE);
  tft.drawFastHLine(170, 130, 239, TFT_BLUE);


// temperature, pressure, humidity, and altitude draw on display


  tft.drawString("Temperature", 175, 5, FONT_SIZE4);
  String tmp = String(bme.readTemperature()) + " C";
  tft.drawString(tmp, 195, 35, FONT_SIZE4);

  tft.drawString("Pressure", 190, 70, FONT_SIZE4);
  String pres = String(bme.readPressure() / 100) + " hPa";
  tft.drawString(pres, 176, 100, FONT_SIZE4);

  tft.drawString("Humidity", 190, 135, FONT_SIZE4);
  String humi = String(bme.readHumidity()) + " %";
  tft.drawString(humi, 190, 160, FONT_SIZE4);

  tft.drawString("Altitude", 190, 195, FONT_SIZE4);
  String alti = String(bme.readAltitude(1013.25)) + " m";
  tft.drawString(alti, 186, 217, FONT_SIZE4);

  tft.setTextColor(TFT_RED);
  tft.drawString("Jm Defais", 50, 205, FONT_SIZE2);

  tft.setTextColor(TFT_ORANGE);
  tft.drawString("HOME", 50, 80, FONT_SIZE4);

}

void setup()
{
  ++bootCount;
  esp_sleep_enable_ext0_wakeup(GPIO_NUM_35,0);            // LOW Signal on GPIO 35 wake up ESP32
  delay(500);
  Serial.begin(9600);
  MyWire.begin(I2C_SDA, I2C_SCL, 100000);

  bool status = bme.begin(0x76, &MyWire);                 //BME 280 address 0x76

  if(!status)
  {
    Serial.println("Error in initializing the sensor");
    while(1);
  }

  tft.init();
  tft.setRotation(1);
}

//
// Main program loop. The TFT display is updated every 5 seconds
//
void loop()
{
  char k ;
  for(k = 0; k < 6; k++)
  {
    Update();                  // Update the TFT
    delay(5000);
  }

  esp_deep_sleep_start();    // ESP 32 sleep
}
