NE555 : APPLICATIONS

 Schéma de base : NE555 en horloge et caractéristiques

Le NE555 circuit de base de temps, malgré son grand âge est toujours très employé.
je vous propose quelques schémas et calculs simples associés.

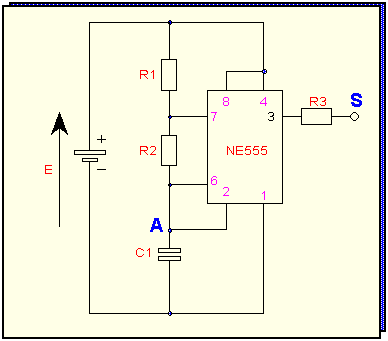

Le schéma d'application typique en astable est celui du schéma ci-dessous.

La valeur de la fréquence d'oscillation en sortie S dépend des composants C1, R1, R2

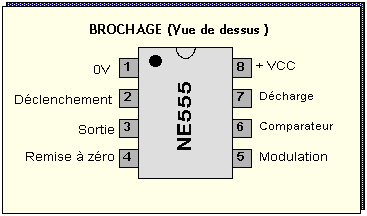

Caractéristiques principales et brochage ci-dessous

Fiche de caractéristiques disponible sur le site de Texas Instruments

Plage d'alimentation courante de 5 à 15 V
Compatible TTL
Sortie pouvant fournir ou drainer un courant jusqu'à 100 mA. Pmaxi = 600 mW
Fréquence maxi supérieure à 500 Khz

Il existe une version CMOS le LMC555 avec une fréquence maxi de 3 MHz en astable.

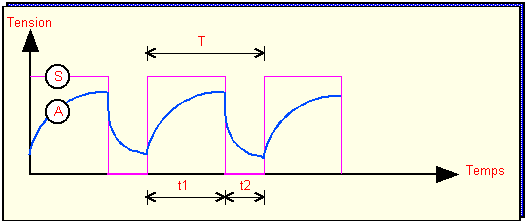

 Chronodiagrammes

Sur la sortie S et aux bornes du condensateur A on trouve les signaux suivants

Les temps se calculent à l'aide des formules :

t1 = 0,7 x ( R1 +R2 ) x C
t2 = 0,7 x R2 x C
T = t1 + t2

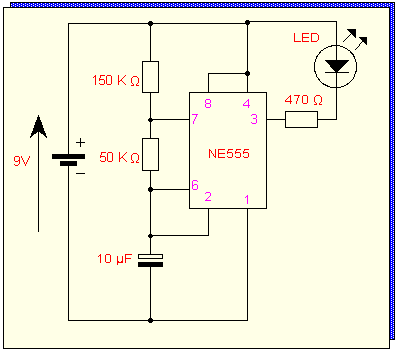

Schéma d'application simple

Dans le schéma ci-contre, la diode LED clignote. Elle est éteinte pendant un temps t1 de 1,05s et allumée pendant un temps t2 de 0,35s.
Il est très facile de modifier ces valeurs pour obtenir d'autres effets lumineux. Ce montage peut servir de badge lumineux, pseudo-alarme...

Avec les valeurs du schéma:
t1 = 0,7 x ( 100 E3 + 50 E3 ) x 10 E-6 = 1,05s
t2 = 0,7 x 50 E3 x 10 E-6 = 0,35s
